纸基材是涂附磨具最早使用的材料，也是最容易得到的材料，以纸作为基材的砂带在早期砂带磨削应用中占有一定的比重。因纸基表面平整且致密性好，易制作细粒度砂带，目前在一些精密磨削中仍有应用。制造砂带和涂附磨具所用的原纸，是用特别结实而富有弹性的纤维制成。它的特点是基材表面平整，伸长率小、基材处理简单，制作成本相对较低。

原纸的品种规格很多，它们的质量，主要是由下列一些物理机械性能指标来表示的，砂带和涂附磨具磨具对原纸的要求也是用这些指标来表示的。

1)定量。

也称定量重，指每平方米纸的重量，单位为g/m2。这是一项对于涂附磨具原纸非常重要的指标，它在很大程度上影响着纸基材的其他物理机械性能。因此，涂附磨具原纸也是按定量来分类的(见图2.5.)。根据原纸的定量不同，涂附磨具原纸一般可分为A、B、C、D、E、F等几个等级，A型最轻，F型最重。页状砂纸，水砂纸一般采用轻型纸。细粒度采用轻型纸，柔软性好;粗粒度砂纸和砂带采用重型纸，高强度，原纸具体用途见表1。

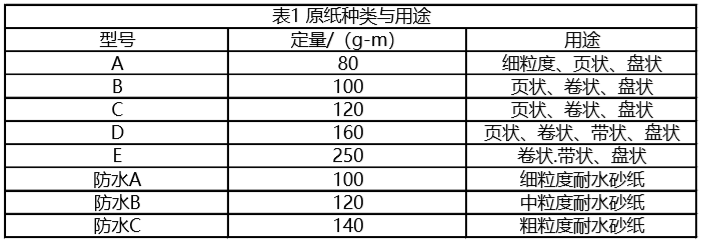

原纸种类与用途

2)厚度。

纸样在一定压力下直接测出的厚度，以毫米表示。测量是在纸张厚度计上进行的，测量面积为(2±0.2)cm2，压强为(10.0±1.0)N/cm2。一般来说，纸的厚度大，强度就高，但若为了增加强度而不适当地增加厚度，将降低原纸的柔软性。涂附磨具用纸的厚度一般为0.2~0.4mm。

3)紧度。

每立方厘米原纸的重量，单位为g/cm3。在定量相同时，紧度大，厚度则小，纸张结构紧密，强度大，但易折断;相反，若紧度小，厚度则大，纸张结构松，较柔软，但也会带来吸胶量大的缺点，因此涂附磨具的紧度应选择适中。紧度是通过定量和厚度计算出来的，关系如果下：

紧度D=定量W/(厚度d×1000)

TG888砂带,宽砂带,锆刚玉砂带,碳化硅砂带,堆积磨料砂带,陶瓷磨料砂带,棕刚玉砂带

4)纵向和横向。

与造纸机平行的方向称为纵向，与之垂直的方向称为横向。由于很多指标都分纵横向，因此在测试前必须弄清纸的纵横向。

5)正面与反面。

原纸分为两个表面，原纸贴向造纸机铜网的一面称为反面或网面，另一面则称正面或光面。

6)抗张强度。

表示纸所能承受的最大张力(N)。它可以用三种形式表示：

绝对抗张力(N)——以按原纸标准所规定的试样宽度，在抗张强度测定器上直接测得的树脂表示。

裂断长(m)——纸由于本身的重量而断裂的长度，实际上它是按下式计算出来的。

裂断长(m)=试样的绝对抗张力(g)/[试样宽度(m)×试样的定量(g/m2)]

单位横截面上的抗张力(N/cm2)按下式计算：

单位界面的抗张力(N/cm2)=试样的绝对抗张力(N)/试样的横截面积(cm2)

涂附磨具所用原纸的抗张强度是一个非常重要的机械性能指标，它对于生产和使用都是非常重要的。

7)伸长率。

表示纸收到拉力直至断裂时的身长，以对原纸试样长度的百分率来表示。一般来说原纸的伸长率都是很小的。

TG888砂带,宽砂带,锆刚玉砂带,碳化硅砂带,堆积磨料砂带,陶瓷磨料砂带,棕刚玉砂带

8)耐破度。

指纸在单位面积上锁能承受的、均匀的、增大的最大压力。单位是N/cm2，这是“决定耐破度”，简称耐破度;相对耐磨度是绝对耐磨度换算成定量为100g/cm2的纸的耐破度，计算公式为：

相对耐破度(N/cm2)=试样的耐破度×100/试样的定量

耐破度世界上是强度和脆性的反映，涂附磨具中所使用的原纸对耐破度应给与足够的重视。

9)撕裂度。

是指撕裂预先切口的纸至一定长度所需的力，以g表示，它也是反映纸的强度和脆性的一项重要的机械性能指标。

10)耐折度。

指纸在一定张力所能承受往复180°的折叠的次数(至断裂为止)。它反映了纸的脆性，即耐柔折的能力，它主要取决于纤维本身的强度，与厚度、紧度也有密切关系。

11)水分。

亦称湿度，指原纸试样在100~106℃下烘干至恒重对所减少的重要与试样原重量之比，以百分率表示。

12)灰分。

指纸样灼烧之后残渣的重量与试样绝对重量之比，以百分率表示。

13)纤维配比。

是指造纸时，对纸浆原料的选择，几种纸浆原料混合的比例称为纤维配比。不同的纸，各种性能要求不同，纤维配比也不同。涂附磨具原纸一般均采用100%未漂白的硫酸盐木浆。

14)层间强度。

预先用尖刀将试样剖开，用拉力机夹住剖开的两头，准确测量其拉力，单位N/mm。它对涂附磨具用纸，尤其是砂带原纸是一项重要的指标。

TG888砂带,宽砂带,锆刚玉砂带,碳化硅砂带,堆积磨料砂带,陶瓷磨料砂带,棕刚玉砂带

15)透气性。

采用透气性测定仪，测定一定量空气通过原纸试样的时间(min/ml)，或一定时间通过试样的空气体积(ml/min)。透气性在一定程度上反映了原纸纤维的紧密程度和原纸的渗透性。

16)吸水性。

采用吸水性测定仪，测定一定时间、一定面积试样的吸水量，单位为g/m2。它也在一定程度上反映原纸的紧密程度和渗透性。
